Rango de presión y configuración de seguridad: lista de verificación del ingeniero de campo para la selección del compresor

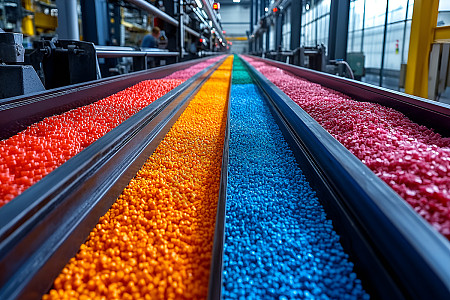

El trimestre pasado me llamaron a una planta de plásticos en Tailandia. Su línea de producción había estado fuera de servicio durante 18 horas. ¿La causa raíz? Un compresor de aire de tornillo que había estado funcionando sin problemas durante tres años de repente se atascó de la noche a la mañana.

Cuando saqué los troncos, se activó la alarma de alta temperatura, pero el sensor térmico nunca estuvo conectado al circuito de apagado de emergencia. El compresor siguió funcionando hasta que el rotor se soldó a la carcasa.

Ese incidente no fue una falla de la máquina. Fue un error de configuración.

A lo largo de los años, he visto historias similares en todo el mundo, desde plantas petroquímicas en Medio Oriente hasta plantas procesadoras de alimentos en Europa. El denominador común rara vez es el tipo de compresor. Casi siempre se trata de un descuido en la configuración de seguridad en relación con la presión de funcionamiento real.

Esta guía no es un artículo teórico. Se trata de una lista de control práctica extraída de averías reales, que cubrecompresor de aire de tornillo, pistón de alta presión y unidades centrífugas, para que pueda combinar las capas protectoras adecuadas para su rango de presión específico.

Rango de baja presión (hasta 15 bar / 220 psi): los riesgos ocultos en los sistemas "simples"

Esta es la banda de presión más común y lacompresor de aire de tornillodomina este espacio. Debido a que estos sistemas se perciben como "estándar", muchos operadores asumen que la protección básica es suficiente. En la práctica, veo tres lagunas recurrentes:

1. Lógica de temperatura, no solo interruptores de temperatura

Muchos compresores de tornillo de modelo básico utilizan un interruptor de temperatura bimetálico simple. Se dispara a 120°C, pero para entonces el aceite ya se ha coquizado. Un compresor de aire de tornillo configurado correctamente debe incluir un sensor RTD PT100 con un enclavamiento lógico cableado, no solo una alarma suave en el PLC. El controlador debe cortar físicamente la energía a 110 °C y requerir un reinicio manual. Esta única característica previene el 70% de las fallas prematuras del rotor que encuentro a nivel mundial.

2. Monitoreo de presión diferencial a través del filtro de aceite

Un filtro de aceite obstruido mata de hambre a los cojinetes. La mayoría de los paquetes compresores solo monitorean la presión de descarga final. Pero una bien especificadacompresor de aire de tornilloDebería tener un interruptor delta-P a través del filtro de aceite. Cuando el diferencial de presión supera los 2,5 bar, el controlador debe emitir una alerta de servicio antes de que se abra la válvula de derivación y circule el aceite sin filtrar. Este es un complemento de bajo costo que se amortiza con una sola revisión.

3. Protección de fase y verificación de rotación.

He visto daños por rotación inversa en Indonesia, Nigeria y Brasil, siempre después de una reconexión eléctrica del sitio. Un compresor de tornillo configurado correctamente debe incluir un relé de secuencia de fases que impida físicamente el arranque si la rotación es incorrecta. Esto no es opcional; es una capa fundamental que debe especificarse en cada orden de compra.

Para trabajos de baja presión, un compresor de aire de tornillo de doble lóbulo con estas tres protecciones ofrece el mejor equilibrio entre confiabilidad y seguridad. No acepte un paquete que carezca de protección térmica y de fase cableada, independientemente de la ventaja de precio.

Rango de presión media (15 a 40 bar / 220 a 580 psi): gestión de cascadas térmicas en compresores de pistón

Tan pronto como se superan los 15 bar, el mercado se desplaza hacia los compresores de pistón multietapa. El desafío de seguridad aquí no es sólo la contención de presión, sino también la gestión del gradiente térmico.

Hace unos años investigué un incendio en una planta de preformas de PET en la India. Un compresor de pistón de dos etapas experimentó un intercooler bloqueado. La temperatura de descarga de la segunda etapa aumentó a 230°C, encendiendo depósitos de carbón en la válvula de descarga. La llama volvió al cárter.

La investigación reveló que el compresor solo monitoreaba la temperatura de descarga final. La etapa intermedia no tenía protección independiente.

Para unidades de pistón de media presión, recomiendo tres capas de seguridad no negociables:

•  Monitoreo de temperatura independiente en cada etapa de compresión.Cada descarga de cilindro debe tener su propio termopar y el PLC debe activar un apagado si alguna etapa excede su límite de diseño, no solo la salida final.
• Válvulas de seguridad mecánicas con indicadores.En servicios de alta presión, las válvulas de seguridad pueden levantarse y volver a asentarse pero no cierran completamente, lo que provoca microfugas. Especifique válvulas con una palanca de elevación e indicador visual para que los operadores puedan confirmar si la válvula se ha aliviado. Esto es particularmente importante en sitios remotos o desatendidos.
• Drenajes de condensado automatizados con respaldo manual.La humedad es inevitable en la compresión de presión media. Los drenajes automáticos fallan. He visto que las bobinas de los solenoides se queman en ambientes húmedos. Todo drenaje automático debe estar respaldado por una válvula de drenaje y aislamiento manual, con un procedimiento escrito para la verificación manual semanal.

Rango de alta presión (por encima de 40 bar/580 psi): el estándar API como punto de referencia

Para aplicaciones que superan los 40 bar (estaciones de llenado de gas, pruebas de tuberías o refuerzo de nitrógeno a alta presión), la configuración de seguridad cambia de las mejores prácticas a los códigos de ingeniería. En este ámbito, el compresor de aire de tornillo rara vez se utiliza; unidades de pistón o diafragma toman el relevo. Sin embargo, los principios de seguridad se superponen.

Según los requisitos de tuberías de API 618 (compresores alternativos) y ASME B31.3, esto es lo que debe incluir cada paquete de alta presión:

1. Doble protección contra sobrepresión en serie.Una sola válvula de alivio es insuficiente. La configuración debe incluir una válvula de alivio primaria configurada al 5% por encima de la presión de operación y una válvula secundaria configurada al 8%, descargando a un cabezal de ventilación seguro. Esta redundancia ha evitado rupturas catastróficas en dos plantas con las que he trabajado en Estados Unidos.

2. Monitoreo de vibraciones y caída de varillas.Los compresores de pistón de alta presión experimentan una tensión mecánica importante. lo recomiendo encarecidamente

•  Sondas de proximidad en cada guía de cruceta para detectar el desgaste del anillo guía.
•  Transductores de vibración en cada culata, con lógica de parada si la velocidad supera los 25 mm/s

3. Presión de aceite del cárter con apagado bajo.En servicio de alta presión, la presión del aceite sostiene los cojinetes y también opera los descargadores de control de capacidad. Es obligatorio un interruptor de baja presión de aceite que apague inmediatamente al conductor; no una luz de advertencia, sino un relé de apagado físico.

Compresores centrífugos: la protección contra sobretensiones es protección del personal

Los compresores centrífugos funcionan a velocidades muy altas, a menudo con impulsores grandes. El evento de seguridad más peligroso no es la sobrepresión, sino el aumento repentino.

Cuando un compresor centrífugo aumenta, el rotor puede desplazarse axialmente varios milímetros en milisegundos. La vibración resultante puede romper la tubería de descarga. He visto un aumento repentino en una planta química europea que cortó una brida de acero inoxidable de 10 pulgadas.

Para las unidades centrífugas, estas características de seguridad no son negociables:

•  Control antisobretensiones con válvulas de purga de acción rápida dedicadas.El tiempo de respuesta de la válvula debe ser inferior a 1 segundo. Al especificar, solicite al proveedor el informe de prueba de respuesta escalonada de la válvula. Si no pueden proporcionarlo, considérelo una señal de alerta.
•  Vigilancia de la posición axial (desgaste de los cojinetes de empuje).Se deben instalar dos sondas de proximidad independientes que midan el desplazamiento del eje. Si el movimiento axial supera los 0,3 mm (según el diseño del rotor), el sistema debe iniciar un apagado controlado antes de que fallen los cojinetes de empuje.
• Sellos de gas seco con monitoreo del flujo de ventilación.Para aplicaciones con gases peligrosos, los sellos de gas seco en tándem son estándar. Pero la verdadera seguridad está en el medidor de flujo de ventilación de fugas. Un aumento gradual en el flujo de ventilación indica deterioro del sello y proporciona semanas de alerta temprana, si el monitoreo está instalado y tiene tendencias.

Tres reglas de seguridad universales: sin importar el tipo de compresor que elija

En todos los sitios que he visitado en todo el mundo, ya sea un compresor de aire de tornillo en una mina australiana, un compresor de pistón en una instalación de gas rusa o una unidad centrífuga en una refinería alemana, estas tres reglas son válidas:

1.  Válvulas de aislamiento manuales en la descarga del compresor.Los apagados electrónicos pueden fallar. Una válvula de bola física o una válvula de compuerta en la brida de descarga brinda a los operadores la capacidad de aislar el compresor del sistema durante emergencias, incluso si el sistema de control no responde.
2. Mirilla en sistemas lubricados.Para los compresores de tornillo inundados de aceite, la mirilla de la línea de retorno de aceite es un dispositivo de seguridad simple que se pasa por alto. Si no puede ver el aceite fluyendo durante la operación con carga, la línea de recuperación de aceite está bloqueada. Sin esta confirmación visual, el compresor perderá aceite gradualmente, lo que provocará la inanición de los rodamientos. Recomiendo especificar una mirilla en cada compresor de aire de tornillo inundado de aceite como elemento de línea estándar.
3.  Registros de calibración para cada sensor de presión y temperatura.No puedo enfatizar esto lo suficiente. Un sensor que indique 5 °C de temperatura baja anulará toda su configuración de seguridad. Asegúrese de que su proveedor proporcione certificados de calibración de fábrica rastreables según los estándares internacionales (ISO 17025). Además, programe una recalibración anual: esta es la inversión en seguridad más rentable que puede realizar.

Tomar la decisión final: una matriz de decisión basada en su deber

Si se encuentra en la fase de planificación de una nueva estación compresora, aquí tiene un marco simplificado que comparto con los clientes durante las evaluaciones del sitio:

Por qué esto es importante: más allá del cumplimiento

He trabajado en sistemas de compresores en seis continentes. Los operadores más exitosos no ven la configuración de seguridad como una línea de costos. Lo ven como un seguro que rinde dividendos en términos de tiempo de actividad, previsibilidad del mantenimiento y confianza del personal.

Un compresor de aire de tornillo configurado correctamente con protección térmica y de filtro adecuada durará entre tres y cinco años más que una unidad mal configurada, con un 40% menos de paradas no planificadas. Un compresor de pistón bien instrumentado le alertará sobre una falla en el intercooler semanas antes de que se convierta en un peligro de incendio. Una unidad centrífuga protegida contra sobretensiones mantendrá sus tuberías intactas durante toda la vida útil de diseño de 20 años.

Estamos aquí para ayudarle a hacerlo bien

Cada sala de compresores es diferente. La temperatura ambiente del sitio, la calidad del agua de refrigeración, la energía disponible e incluso los hábitos operativos influyen en la configuración de seguridad final.

Si actualmente estás evaluando uncompresor de aire de tornillo, un sistema de pistón de alta presión o una unidad centrífuga para un proyecto específico, lo invito a compartir sus parámetros de trabajo: tipo de gas, presión requerida, caudal y condiciones del sitio.

Proporcionaremos una revisión de configuración de seguridad gratuita:

•  Compare su paquete propuesto con los estándares internacionales (API, ASME, PED)
•  Identifique cualquier brecha de protección en relación con su rango de presión
• Recomendar sensores, válvulas o actualizaciones de lógica de control específicos con un retorno de la inversión estimado

Utilice el formulario de consulta a continuación o envíe un mensaje directo con el asunto "Configuración de seguridad".Reviso personalmente cada solicitud y responderé dentro de las 24 horas con una nota técnica personalizada.
